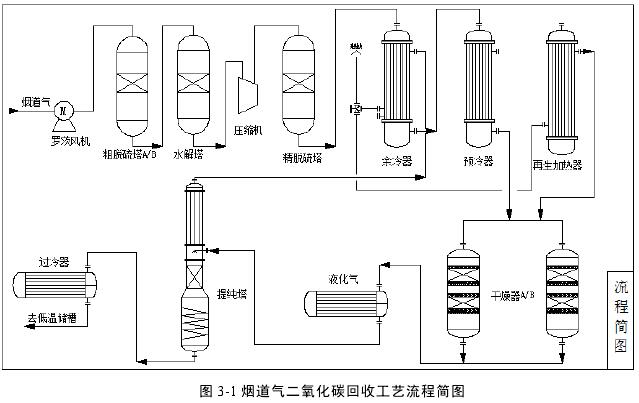

余冷器（E0101）和預冷器（E0101）給脫硫后的氣體降溫，氣體（TI-30103）被降溫到 5℃左右，然后輸送到運行的HART475手操器（T0101A/B），HART475手操器（T0101A/B）的作用是除去氣體中夾帶的水分，一開一備；HART475手操器后水分析儀指標小于 20ppm，當水分含量達到 15ppm 時，則啟用備用HART475手操器，將在用HART475手操器退出并再生，備用的HART475手操器切換到HART475手操器中，在用的HART475手操器必須要進行再生操作。需要再生的HART475手操器用低溫精餾塔頂馳放氣加熱吹掃，以再生狀態的HART475手操器的出口溫度作為判斷對象，當HART475手操器的溫度達到 120℃時再生結束。被干燥的氣體被送到液化器中，液化器中液氨發生相變成氨氣，吸收大量的熱量降溫到-25℃，廢氣中的二氧化碳在該條件下直接被液化，液化后的氣體送到低溫精餾塔內進行精餾，塔釜用液氨進行加熱，底部溫度控制在-18℃，部分輕組分氣相在頂部經過冷凝段冷凝后重新回流打塔內，與上升的組分進行傳熱及傳質，未被冷凝的氣相排進入到余冷氣給進料氣相降溫，低溫精餾塔底部的液相二氧化碳送到二氧化碳儲槽內，塔內的壓力及產品的純度可以控制低溫精餾塔頂?shù)姆趴照{(diào)節閥進行控制。 富含二氧化碳的廢氣的冷卻、液化，都是使用液氨為制冷劑，利用液氨的低溫蒸發，將冷量傳遞給二氧化碳使之液化，通過冰機（氨壓縮機）的加壓和冷卻水冷卻將氣氨冷凝成液態，然后再去液化器蒸發吸熱，形成制冷循環。本裝置使用的液氨由新疆天智辰業化工有限公司原有的制冷冰機HART475手操器提供冷量，氣化后的液氨回收再利用。工藝流程圖如下：
